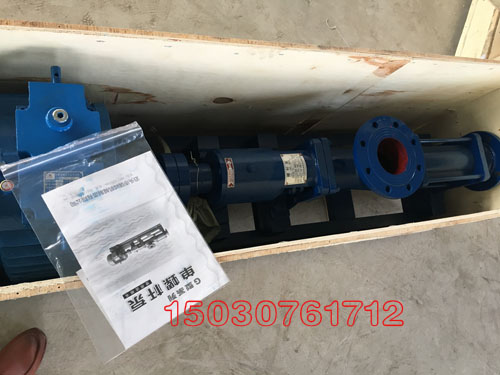

G型單螺桿泵產品介紹
G型單螺桿泵的概述
G型單螺桿泵是按回轉齒合容積式原理工作的新型螺桿泵種,單螺桿泵的主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。
由于該部件的 幾何形狀,分別形成單獨的密封容腔,介質由軸向均勻推行流動,內部流速低,容積保持不變,壓力穩(wěn)定,因而不會產生渦流和攪動。每級泵的輸出壓力為0.6Mpa揚程60m(清水),自吸高度一般在3m以上。
因定子選用多種彈性材料制成,所以G型單螺桿泵對高粘度流體的輸送和含有硬質浮顆粒介質或含有纖維介質的輸送,有一般泵種所不能勝任的特性。其流量與轉速成正比。
G型單螺桿泵的轉動可采用聯(lián)軸器直接傳動,或采用調速電機、三角帶、變速箱等裝置變速。
G系列單螺桿泵的零件少,體積小,結構緊湊,維修簡便,偏心螺桿(轉子)和固定的襯套(定子)是單螺桿泵的易損件,結構間單,拆裝維修方便。
G型單螺桿泵的型號意義
例如:G85-1
G-系列螺桿泵
85-螺桿名義直徑
1-表示一級泵;2-表示二級泵
G型單螺桿泵的技術性能參數
型號 | 轉速 | 流量 | 壓力 | 電機 | 揚程 | 進口 | 出口 | 允許顆粒 | 允許纖維 |
G20-1 | 960 | 0.8 | 0.6 | 0.75 | 60 | 25 | 25 | 1.5 | 25 |
G25-1 | 960 | 2 | 0.6 | 1.5 | 60 | 32 | 25 | 2 | 30 |
G25-2 | 960 | 2 | 1.2 | 2.2 | 120 | 32 | 25 | 2 | 30 |
G30-1 | 960 | 5 | 0.6 | 2.2 | 60 | 50 | 40 | 2.5 | 35 |
G30-2 | 960 | 5 | 1.2 | 3 | 120 | 50 | 40 | 2.5 | 35 |
G35-1 | 960 | 8 | 0.6 | 3 | 60 | 65 | 50 | 3 | 40 |
G35-2 | 960 | 8 | 1.2 | 4 | 120 | 65 | 50 | 3 | 40 |
G40-1 | 960 | 12 | 0.6 | 4 | 60 | 80 | 65 | 3.8 | 45 |
G40-2 | 960 | 12 | 1.2 | 5.5 | 120 | 80 | 65 | 3.8 | 45 |
G50-1 | 960 | 20 | 0.6 | 5.5 | 60 | 100 | 80 | 5 | 50 |
G50-2 | 960 | 20 | 1.2 | 7.5 | 120 | 100 | 850 | 5 | 50 |
G60-1 | 960 | 30 | 0.6 | 11 | 60 | 125 | 100 | 6 | 60 |
G60-2 | 960 | 30 | 1.2 | 15 | 120 | 125 | 100 | 6 | 60 |
G70-1 | 720 | 45 | 0.6 | 11 | 60 | 150 | 125 | 8 | 70 |
G70-2 | 720 | 45 | 1.2 | 18.5 | 120 | 150 | 125 | 8 | 70 |
G85-1 | 720 | 65 | 0.6 | 15 | 60 | 150 | 150 | 10 | 80 |
G105-1 | 500 | 100 | 0.6 | 22 | 60 | 200 | 200 | 15 | 110 |
G135-1 | 400 | 150 | 0.6 | 37 | 60 | 250 | 250 | 20 | 150 |
